PLC控制：小試定制三層主蒸發室、進料精準控制、不銹鋼316L高精度齒輪泵，配60W1:12減速比電機(帶保溫管路)，用于進料，進料流量計(齒輪泵進料流量顯示L)。

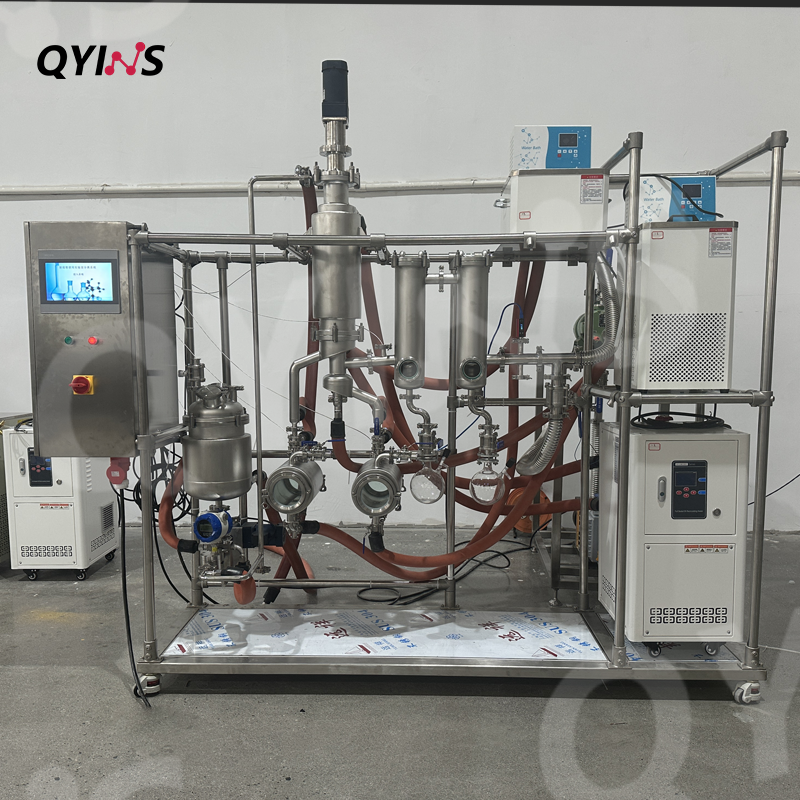

定制小試三層主蒸發室 0.1平方不銹鋼分子蒸餾
專為熱敏性物料設計 高真空度 精準控溫 操作溫度低
產品信息
01.PLC 控制系統
PLC 程序控制：溫度和流量的顯示和控制，設備的啟停等
02.進料精準控制
不銹鋼316L高精度齒輪泵，配60W1:12減速比電機(帶保溫管路)，用于進料
進料流量計(齒輪泵進料流量顯示L)
03.特別定制
主蒸發室：
特別要求的地方材質是2205雙相鋼，其他與物料接觸316L，不與物料接觸304不銹鋼
蒸發面積0.1㎡，三層蒸發室含保溫材料層
刮板：四氟與碳釬維合成材料，可耐300℃高溫
物料收集：3L雙視窗帶保溫緩沖罐，帶放料閥
04.交鑰匙方案
控溫單元：
蒸發室加熱：密閉加熱器，帶485通訊接口
進料預熱和進料管道預熱：密閉加熱器，帶485通訊接口
重組分保溫室溫：敞口加熱器，帶485通訊接口
蒸發室冷凝和輕組分的保溫：低溫恒溫浴，帶485通訊接口
冷凝裝置冷凝：低溫泵(一拖二)，帶485通訊接口
真空單元：
分子泵：擴散泵，
一級泵：雙極旋片真空泵，抽氣速率8L/S
二級泵：羅茨泵
數顯皮拉尼真空計(顯示范圍最低0.1PA)
設備參數
| 型號 MODEL | QYMD 0.06 SS | QYMD 0.1 SS | QYMD 0.15 SS | QYMD 0.25 SS | QYMD 0.35 SS | QYMD 0.5 SS |
| 蒸發面積 Effective evaporation area (㎡) | 0.06 | 0.1 | 0.15 | 0.25 | 0.25 | 0.5 |
| 進料罐容量 Feed tank capacity (L) | 10 | 10 | 15 | 15 | 20 | 50 |
| 進料速度 Feeding speed (L/H) | 0.2-3 | 0.3-5 | 0.5-10 | 1-15 | 2-30 | 10-50 |
| 輕重組分收集瓶容量(L) Capacity of light and heavy fraction collection bottle (L) | 1L | 1L | 1L | 2L | 2L | 5L |
| 冷凝管面積(㎡) Condensation pipe area (㎡) | 0.1 | 0.17 | 0.3 | 0.4 | 0.7 | 1.7 |
| 冷凝器 Condenser | 標配 Standard arrangement | |||||
| 冷阱 Cold trap | 選配 Atching | |||||
| 刮板數（組） Number of scraper(group） | 3 | 3 | 3 | 4 | 4 | 4 |
| 刮板材質 Scaping quality | 復合聚四氟刮板 Composite PTFE scraper | |||||
| 刮板類型 Type of scraper | 離心式刮板 Centrifugal scraper | |||||
| 密封形式 Sealing type | 磁力耦合密封 Magnetically coupled sea | |||||
| 攪拌轉速 Stirring speed(rpm) | 0-350 | |||||
| 系統真空度 System vacuum(pa） | 0.1Pa | |||||
| 不銹鋼材料 Stainless steel material | 與物料接觸316L(可選其它不銹鋼或合金材質)316L material in contact with the material (other stainless steel or alloy materials are optional) | |||||
| 進料方式 Feeding mode | 齒輪泵連續進料 Continuous feeding of gear pump | |||||
| 出料方式 Discharge method | 齒輪泵連續出料 Continuous discharging of gear pump | |||||
| 真空系統 Nacuum system | 1.旋片式真空泵(標配); 1.Rotary vane vacuum pump (default）; 2.螺桿泵（選配）2.Screw Pump(optional） | |||||
| 操作溫度 Working temperature | 350℃ 以內 Within 350℃ | |||||
| 電機功率 Motor power (W) | 60W 1：3 | 120W 1：3 | 200W 1：3 | |||
| 電源 Power supply | 220V 50/60HZ 電壓可根據客戶需求定制 Voltage can be customized according to customer needs | |||||
| 認證標準 Certification standard | CE認證 CEcertification | |||||
